鋁槽式鐵桌液壓氣動PLC控制實驗臺
來源： 作者： 發布時間：2021-1-6 12:08:17
鋁槽式鐵桌液壓氣動PLC控制實驗臺
一、氣動PLC控制實驗臺 概述
鋁槽式鐵桌液壓氣動PLC控制實驗臺|液壓氣動傳動PLC實驗裝置液壓.氣動.傳動.PLC.實驗室設備是完成,液壓氣動PLC綜合控制實驗室是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司專利產品YY-18透明液壓傳動演示系統的基礎上，綜合了我公司氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制?？梢宰寣W(xué)生直觀感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。
氣動實驗與液壓實驗電氣主控單元配備2套PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以氣動及液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。
同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。
二、氣動PLC控制實驗臺 的基本結構與組成
液壓氣動PLC控制實驗臺，從可靠性、先進性、成熟性、易用性、安全保障與可管理性等多方面考慮，進行了人性化的精心設計。
YQPC-T液壓氣動PLC控制實驗臺（氣動部分）分為氣動元件及回路安裝區、電器控制模塊安裝區、元件存儲柜。

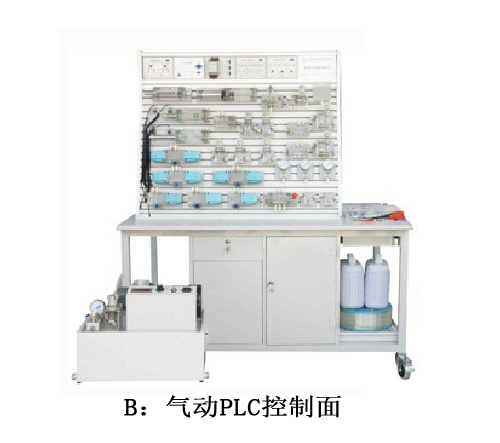

液壓面主要包括：梯形雙立面實驗臺、透明液壓元件（20多種）、電器控制模塊、實驗專用泵站、元件固定配置板、桌面滴油槽、元件拆裝油盤、工具及附件等。

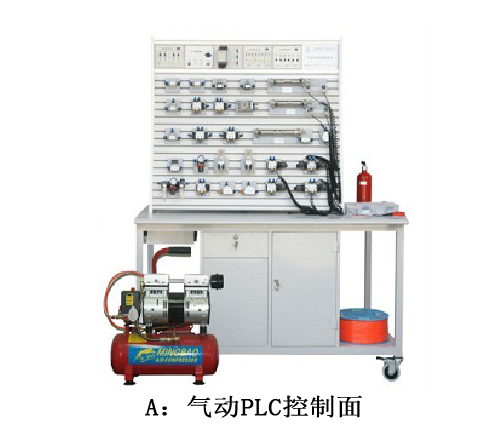

氣動面主要包括：梯形雙立面實驗臺、鐵質實驗桌、氣動元件（20多種）、電器控制模塊（5只）、空氣壓縮機、元件固定配置板、工具及附件等。
本實驗設備采用了多功能一體化鋼桌結構，整體焊接，表面噴塑，堅固耐用。鋼桌采用了雙面對稱結構，設計有元件存儲柜，工具資料抽屜，氣泵架位，電腦架位，可以附配電腦鍵盤抽屜。實驗臺采用了梯形雙立面結構，上面有氣動元件回路安裝區，電器控制模塊安裝區。合理的實現了空間與功能的自由組合。它可以針對客戶的不同需求實行不同的配置，以及為今后的升級擴展提供了平臺。
三、氣動PLC控制實驗臺 技術參數
1．電源：AC: 220V 50HZ
2．實驗臺外形尺寸：1600mm×1000mm×820mm（鐵桌）
3．實驗支架尺寸：1140mm×600mm×920mm（鋁槽）
4．PLC可編程序控制器：三菱FX1s-14MR型PLC(可根據客戶要求選擇），8輸入、6輸出。
5. 實驗專用齒輪泵站（配數字轉速表）
工作電源：AC：220V
電機功率：750W
電機調速范圍： 0-1500轉/分
油箱容積：25L
安全限速范圍：1000-1500轉/分
油泵輸出最高工作壓力：2.5MPa
安全壓力設定范圍：0.3 - 2.5 MPa
液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
6.空氣壓縮機
電 源：AC 220V 50HZ
電機功率：550w
轉速：1440r/min
氣罐容量：110L/min
氣罐壓力：0.75Mpa
氣罐重量：16Kg
四、氣動PLC控制實驗臺 實驗項目
(一）、氣動基本控制回路實驗
|
1.單作用氣缸的換向回路 |
2.雙作用氣缸的換向回路 |
|
3.單作用氣缸速度控制回路 |
4.雙作用氣缸單向調速回路 |
|
5.雙作用氣缸雙向調速回路 |
6.速度換接回路 |
|
7.緩沖回路 |
8.二次壓力控制回路 |
|
9.高低壓轉換回路 |
10.計數回路 |
|
11.延時回路 |
12.過載保護回路 |
|
13.互鎖回路 |
14.單缸單往復控制回路 |
|
15.單缸連續往復動作回路 |
16.直線缸、旋轉缸順序動作回路 |
|
17.多缸順序動作回路 |
18.雙缸同步動作回路 |
|
19.四缸聯動回路 |
20.卸荷回路 |
|
21.或門型梭閥的應用回路 |
22.快速排氣閥應用回路 |
（二）、液壓傳動基本回路實驗
|
1.用換向閥的換向回路 |
2.用“O”型機能換向閥的閉鎖回路 |
|
3.用液控單向閥的閉鎖回路 |
4.壓力調定回路 |
|
5.二級壓力回路 |
6.用減壓閥的減壓回路 |
|
7.用增壓缸的增壓回路 |
8.用換向閥的卸載回路 |
|
9.進油節流調速回路 |
10.回油節流調速回路 |
|
11.調速齒輪泵調速回路 |
12.調速齒輪泵和調速閥的復合調速回路 |
|
13.流量閥短接的速度換接回路 |
14.二次進給回路 |
|
15.用順序閥的順序動作回路 |
16.用壓力繼電器的順序動作回路 |
|
17.用行程開關的順序動作回路 |
18.用行程換向閥的順序動作回路 |

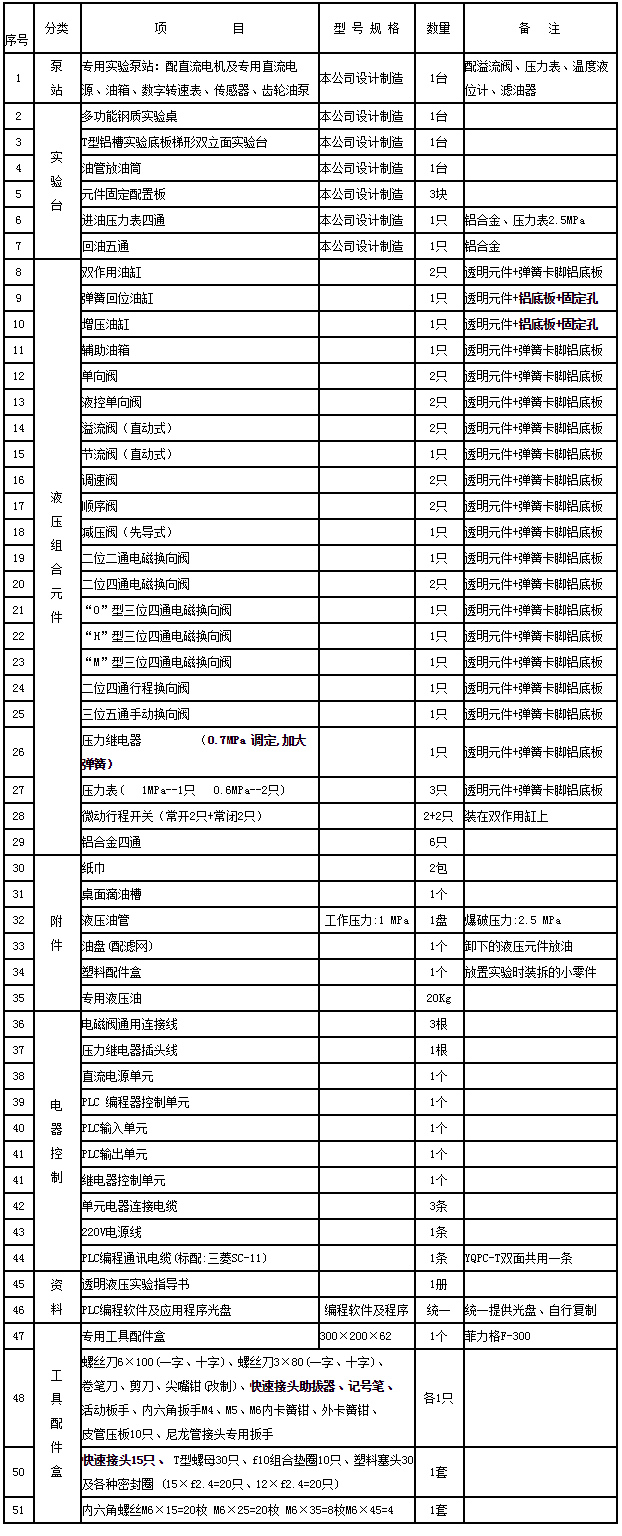

液壓氣動PLC控制實驗臺配置清單(液壓部分)
