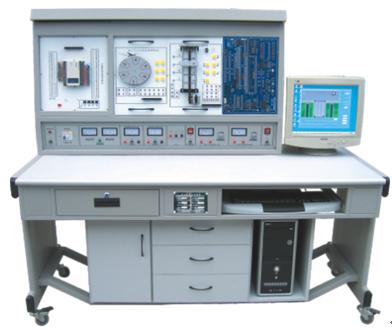

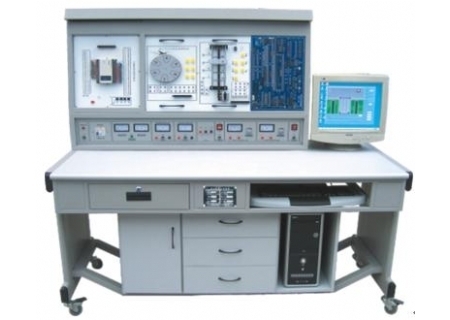

YL-01C PLC可編程控制系統、微機接口及微機應用綜合實驗裝置

一、PLC可編程控制系統、微機接口及微機應用綜合實驗裝置 概述

本實驗臺是在“YL-01 PLC可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點、適用范圍見本目錄419頁。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗?zāi)康?，實驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考，減輕了教師備課和輔導實驗的工作量。全套裝置設計合理，功能強大，操作簡單方便。

二、PLC可編程控制系統、微機接口及微機應用綜合實驗裝置 系統構成

1、PLC可編程控制器實驗屏

2、PLC可編程控制器實驗裝置

3、PLC可編程控制器實驗臺

4、編程應用軟件

5、仿真教學軟件

6、PLC及轉接通訊電纜

7、實驗操作桌

8、微機接口及應用部分：

（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；

（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；

（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。

9、電腦或手持編程器（用戶自備或代購）。

三、技術參數

◆PLC主機：輸入：24點   輸出16點

◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）

◆輸出電壓：直流24V，電壓表指示

◆利用應用軟件編程

◆電源輸入：交流220V，50Hz

◆電流 ≥2A，電流具有過載保護

◆外形尺寸：160×75×140 cm3

四、實驗內容

1、PLC可編程控制器實驗：

1．與、或、非邏輯功能實驗                  2．定時器、計數器功能實驗

3．跳轉、分支功能實驗                      4．移位寄存器實驗

5．?dāng)?shù)據處理功能實驗                        6．微分、位操作實驗

7．交通信號燈PLC自動控制實驗              8．?dāng)嚢杵鞯腜LC自動控制實驗

9．LED數碼官顯示PLC自動控制實驗          10．四層電梯的PLC自動控制實驗

11．加工中心刀具庫選擇控制實驗             12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗                     14．步進電機的PLC控制

15．模擬電視發射塔實驗實驗                 16．自動送料裝車系統控制實驗

17．自動售貨機實驗                         18．自動成型實驗

19．水塔自動供水控制系統實驗               20．郵件自動分揀實驗

21．自動洗衣機控制系統模擬實驗             22．電鍍過程控制實驗

2、微機接口及微機應用

 A、微機接口實驗（微機原理課）

  1、I/O地址譯碼實驗                          2、簡單并行接口實驗

  3、可編程并行口實驗（一）（二）           4、串行通訊實驗（8251、8250）

  5、A/D、D/A轉換                         6、可編程定時器/計數器實驗

  7、七段數碼顯示實驗                      8、中斷實驗和DMA通訊實驗

 B、趣味性實驗及控制實驗（微機應用課）

  1、競賽搶答器實驗                                  2、數字錄音機實驗

  3、電子琴實驗                                        4、交通燈控制實驗

  5、繼電器控制實驗                         6、步進電機控制實驗

  7、七段數碼顯示實驗                       8、集成電路測試實驗

  9、8279鍵盤、顯示控制實驗

 C、TTL集成電路實驗（數字電路課）

  1、與、或、非門等門電路實驗               2、組合邏輯電路實驗（半加器、全加器等）

  3、觸發器實驗（RS、D、JK等）             4、集成計數器及寄存器

  5、譯碼器和數據選擇器等                   6、單穩態觸發器等波形實驗

實驗臺配置清單（每臺）
